CẤU TẠO ẮC QUY ?

Ngày đăng: 8 tháng trước

Cấu tạo của ắc quy axit/ lead acid , acquybattery.com

    Cả hai loại ắc quy kiềm và axit có cấu tạo tương tự nhau, đi chủ yếu về ắc quy axit.

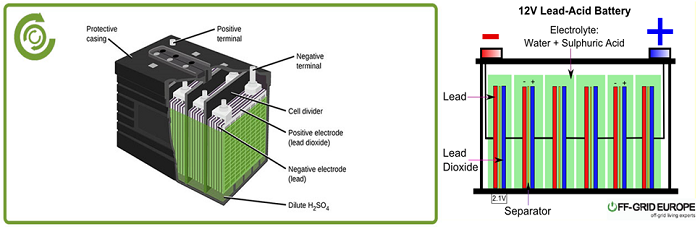

    Cấu tạo tổng quát ắc quy axit - lead acid acquybattery.com

cau tao tong quat ac quy battery

Cấu tạo tổng quát ắc quy axit - lead acid battery

        - Bình ắc quy axit gồm vỏ bình, bên trong có các ngăn riêng. Số ngăn tùy thuộc vào điện áp định mức bình:
             + ắc quy 6V thường 3 ngăn (2,1V/1Cell).
             + ắc quy 12V thường 6 ngăn (2,1V/1Cell).
        - Vỏ bình:
            + Chế tạo từ các loại nhựa ebonit, axphantopec.
            + Để tăng độ bền vững và khả năng chịu axit, người ta ép vào bên trong bình một lớp lót chịu axit dày 0,6 mm bằng poluclovinlim > tăng tuổi thọ vỏ bình.
            + Phía trong vỏ chia thành những vách ngăn riêng biệt, ở đáy mỗi ngăn có 4 sống đỡ khối bản cực tạo thành khoảng trống > tránh được hiện tượng chạm chập do sunfat lead tạp ra khi xả.
            + Các ngăn ắc quy được nối tiếp với nhau bằng cầu nối > bình battery.
       - 2 Điện cực +, - từ Cell đầu và Cell cuối battery.
       - Dung dịch điện phân: H2SO4  + nước.
        Cấu tạo chi tiết ắc quy axit/ lead acid battery

CÔNG TY TNHH ẮC QUY LIÊN THÔNG

Cấu tạo chi tiết ắc quy axit/ lead acid battery

        - Tấm lưới điện cực: Tạo độ bền cần thiết cho điện cực, mặt khác nó tập trung dòng điện > giảm điện trở cho điện cực.
        - Mỗi ngăn (Cell) gồm vài điện bản cực âm và dương, từ chì nguyên chất và oxit chì có độ xốp và độ bền cao > điện dung ắc quy lớn + tuổi thọ đảm bảo.
        - Khối bản cực và xen kẽ cách điện với nhau qua qua tấm ngăn có độ xốp cao. Các bản cực cùng loại (+, -) được hàn vào vấu cực theo số lượng quy định và tạo thành khối bản cực.
    Cấu tạo một cell của quy axit - lead acid battery
        A lead-acid cell cấu tạo gồm: Điện cực (anode + cathode) và chất điện phân.

cau tao ngan cell ac quy battery

Cấu tạo một cell của quy axit - lead acid battery

    - Cực âm: anode (bản cực làm từ chì – lead - Pb).
    - Cực dương: cathode (Bản cực làm từ oxit chì - lead dioxide- PbO2).
    - Thông thường các tấm cực dương, âm của battery không bằng nhau.
    - Tấm ngăn cách điện giữa 2 điện cực phải có độ thẩm thấu lớn. Một mặt phẳng hướng về phí cực âm, mặt còn lại có hình sóng hoặc gồ hướng về cực dương.
    - Nước cất + H2SO4 được pha chế theo nồng độ quy định phụ thuộc vào điều kiện khí hậu mùa và vật liệu làm tấm ngăn. Nồng độ của ắc quy có thể từ 1,21g/cm3 đến 1,31g/ cm3. Đặc biệt không để:
         + Nồng độ cao + khí hậu nóng.
         + Nồng độ thấp + ôn đới.

Nguyên lý hoạt động của ắc quy axit | lead acid battery

    Nguyên lý ắc quy Lead – Acid

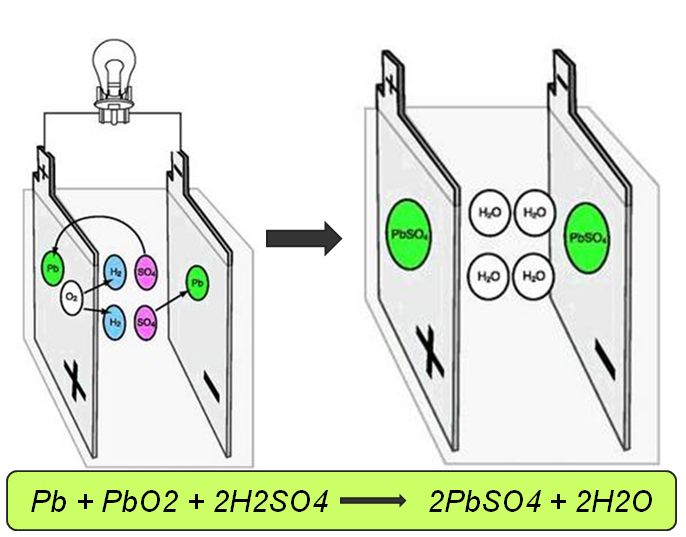

        Phóng điện

nguyen ly phong dien ac quy battery
